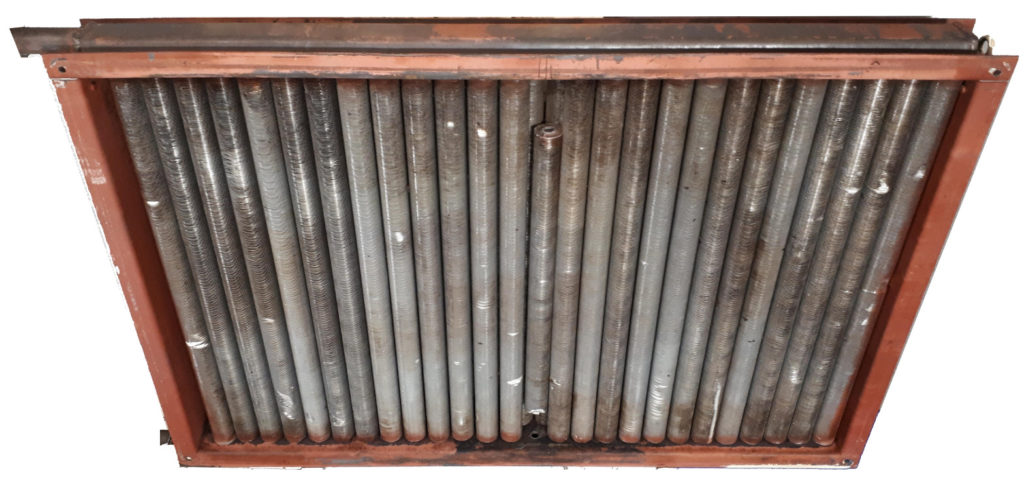

Wielu z Państwa staje przed zagadnieniem wymiany bądź doboru nagrzewnic lub chłodnic w urządzeniach jak np. centrale wentylacyjne i rekuperatory bądź wymian i doborów wymienników strefowych. Tak dzieje się gdy nagrzewnica zostanie zamrożona w zimie lub gdy po wielu latach pracy jest po prostu zużyta. Ale również gdy chcemy zmienić parametry wymienników i podnieść/obniżyć temperaturę nawiewu lub zmienić ilość sekcji przy wymianie agregatu freonowego. W niniejszym wpisie postaram się opowiedzieć na co należy zwrócić uwagę przy takich działaniach i jakie dane należy zebrać aby proces wymiany przebiegał bezboleśnie. W szczególności omawiamy proces wymiany zużytych wymienników. Wpis nie dotyczy reklamacyjnych wymian, które to podlegają zwykle warunkom gwarancji producentów urządzeń.
Od czego zacząć?
Pierwszą myślą jest zwrócenie się do producenta urządzenia. I jest to w pełni uzasadnione o ile urządzenie jest na gwarancji, a producent poczuwa się do znalezienia identycznego bądź zamiennego wymiennika i ewentualnej wymiany. Należy jednak wiedzieć, że znaczna część producentów nie produkuje wymienników sama i prawdopodobieństwo, że będzie to wymiennik identyczny jak oryginalnie zamontowany nie jest wcale 100%.
Tymczasem jesteśmy Państwu w stanie zaoferować wymienniki, które doskonale sprawdzą się w centralach wentylacyjnych i innych urządzeniach w dobrej cenie i szybkim czasie dostawy. Najważniejsze jest określenie parametrów.
Parametry doboru wymienników
Poniżej znajduje się wykaz parametrów, które należy przygotować dla celu zapytania o wymiennik zamienny:
- Ilość powietrza jaka ma przez wymiennik przepływać
- Rodzaj i temperatura czynnika. Np. woda+ glikol etylenowy w stężeniu 35% o temperaturze 70/50 st. C.
- Temperatura powietrza na wejściu wymiennika.
- Wilgotność powietrza na wejściu wymiennika o ile mamy do czynienia z chłodnicą. To bardzo ważne, a wiele osób o tym zapomina. Oczywiście można coś założyć, ale należy mieć świadomość, że efekt będzie zawsze zależał od założeń.
- Moc chłodnicza lub grzewcza ALBO temperatura za wymiennikiem. W przypadku chłodnic, z reguły każdy wymiennik ma nieco inne parametry pracy więc zwykle nie da się uzyskać zarówno założonej temperatury jak i mocy.
- Rodzaj zabudowy wymiennika: Kanałowa bądź do centrali wentylacyjnej
- Strona wyprowadzenia króćców: Prawa bądź Lewa. O ile w przypadku nagrzewnic jest to mniej istotne o tyle w przypadku chłodnic, a w szczególności freonowych ze względu na brak możliwości odwrotnego montażu, montaż w kierunku przeciwnym niż wykonany skutkuje bardzo dużą utratą mocy.
- Wymiary fizyczne – szerokość i wysokość. W przypadku zabudowy kanałowej podajemy światło wymiennika czyli odpowiednik szerokości i wysokości kanału. W przypadku zabudowy do urządzeń/central wentylacyjnych podajemy z kolei światło WEWNĄTRZ urządzenia, uwględniając otwór wejściowy do urządzenia i ewentualnie wystające elementy jak np. wanna ociekowa.
- Wymiary fizyczne – grubość (długość) wymiennika. O ile w przypadku zabudowy kanałowej najczęściej grubość nie ma znaczenia, to przy wymianie w urządzeniach musimy mieć pewność, że dany wymiennik zmieści się do centrali lub rekuperatora.
- Maksymalny spadek ciśnienia powietrza. Ponieważ instalacja wentylacji została zaprojektowana do pracy przy określonych parametrach elementów składowych i ich oporach to przy znaczącej różnicy oporów możemy zmienić punkt pracy wentylatora na charakterystyce. W konsekwencji ilość powietrza w instalacji może się zmienić.
- Spadek ciśnienia hydrauliczny. Ponownie jak w przypadku spadku ciśnienia na powietrzu instalacja hydrauliczna również ma swoje założenia, które będą dotyczyć tym razem pompy obiegowej oraz zaworu mieszającego/regulacyjnego. Znacząca różnica w spadku ciśnienia na czynniku może spowodować problemy jak brak regulacyjności, brak możliwości uzyskania założonej mocy grzewczej lub chłodniczej.
- Ewentualne wyposażenie dodatkowe jak: Wanna ociekowa, odkraplacz i ewentualnie osłona zewnętrzna.
Co dalej należy wziąć pod uwagę?
Przy wymianie należy zawsze brać pod uwagę, że wymiennik może nieznacznie różnić się od wcześniej zainstalowanego. Inny rozstaw króćców wymiennika spowoduje, że niekoniecznie oryginalne otworowanie panelu lub podejście rurociągów będzie pasować do nowego wymiennika.
